JDF-J静音管道风机 管道离心风机，主打低噪、高效、直连、可直接对接风管，适合吊顶 / 管道内送排风，是民用与小型商用通风的主流静音风机。

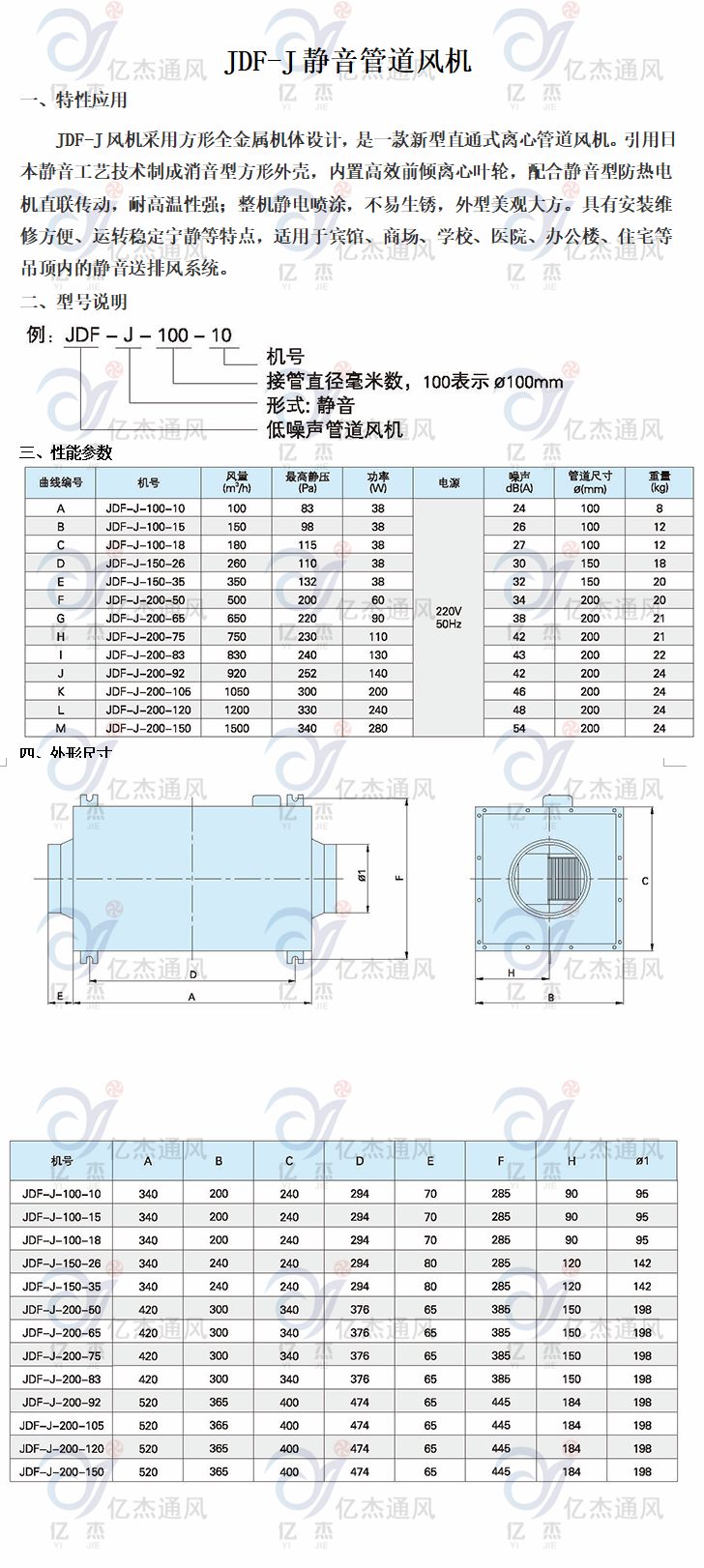

一、型号含义（标准命名）

• JDF：管道离心风机（J - 离心、D - 管道、F - 风机）

• J：静音型（静音结构 + 低噪电机）

• 第 1 位数字：叶轮直径 / 机号（如 100=φ100mm、200=φ200mm）

• 示例：JDF‑J‑200‑105

• 200：叶轮 φ200mm

• 105：功率 / 转速规格

二、结构与核心部件

1. 机壳

• 方形全金属（镀锌钢板 / 不锈钢），可带消音型箱体，可选内置吸音棉 / 隔音板，整机静电喷涂，防锈美观。

• 矩形进出风口，可直接与风管对接，无需变径，安装便捷。

2. 叶轮

• 高效前倾离心叶轮（铝合金 / 镀锌板），前向圆弧叶片，气动效率高、风量大、噪声低。

• 模具化生产，经动静平衡校验，运行平稳。

3. 电机与传动

• 静音型外转子电机（单支撑），直联驱动（无皮带），传动效率高、振动小、免维护。

• 防护等级 IP44/IP54，绝缘 B/F 级，耐高温、寿命长。

4. 附加配置（可选）

• 内置滤网、防虫网、防雨百叶、自动风阀（启停自动开闭）。

• 单速 / 双速 / 三速、变频调速、温控启停。

•


  ---

  ---







• 四、主要特点

• 静音：消音箱体 + 低噪电机 + 前倾叶轮，噪声比普通管道风机低 5–15dB(A)，适合卧室、医院、办公室等敏感场景。

• 高效直连：外转子直联，无传动损耗，效率≥70%，比皮带传动节能 10%+。

• 安装灵活：方形箱体可吊顶吊装、壁挂、管道直连，不占空间，适配风管尺寸。

• 耐用可靠：全金属结构、IP54 防护、纯铜电机，适合 24 小时连续运行，维护周期长。

• 功能丰富：可选调速、过滤、防雨、自动风阀，满足不同场景需求。

• 五、典型应用场景

• 民用：住宅、公寓、别墅的卫生间 / 厨房排风、新风系统、卧室静音送风。

• 商用：宾馆、酒店、商场、学校、医院、办公楼的吊顶通风、走廊排风、机房散热。

• 特殊：实验室、洁净室、变电站、药厂的低噪通风、空气循环。

• 六、选型与安装要点

• 按风量 / 风压匹配：先算房间换气次数（民用 3–5 次 /h，商用 5–8 次 /h），再选对应型号。

• 噪声优先：选大机号 + 低转速

• 安装：水平 / 垂直安装均可，出风口接风管时加软接减震，避免共振。

• 维护：定期清理叶轮积尘、检查电机温升，每年至少 1 次保养。
